Najważniejsze cechy:

• 3 porty łącznie (1x PoE IN + 2x PoE Passive OUT) – zasilenie urządzenia i podanie PoE Passive na dwa odbiorniki.
• PoE IN na LAN 1 (802.3af/at lub PoE Passive) – kompatybilność z różnymi źródłami zasilania PoE.
• PoE Passive OUT na LAN 2–LAN 3 – zasilanie urządzeń wymagających PoE Passive.
• LAN 10/100 Mb/s: LAN 1–LAN 3 – transmisja danych Fast Ethernet na wszystkich portach.
• LAN + PoE OUT 10/100 Mb/s: LAN 2–LAN 3 – dane i zasilanie PoE na portach wyjściowych.
• Zakres napięcia wejściowego 44–56 V – praca w typowym zakresie zasilania PoE.
• PoE: Vout = Vin – napięcie wyjściowe zależne od napięcia wejściowego.
• Pobór mocy własnej 0,5 W – niewielkie obciążenie źródła PoE.
• Zabezpieczenia: przepięciowe LAN 1–LAN 3 + 1 A z autopowrotem na LAN 1 – ochrona toru zasilania i portów.
• Kompakt IP20, -25…+65°C (51(73) × 51 × 23 mm, 0,042 kg) + uniwersalny montaż – łatwa instalacja, także z adapterami TH-35 i RACK.

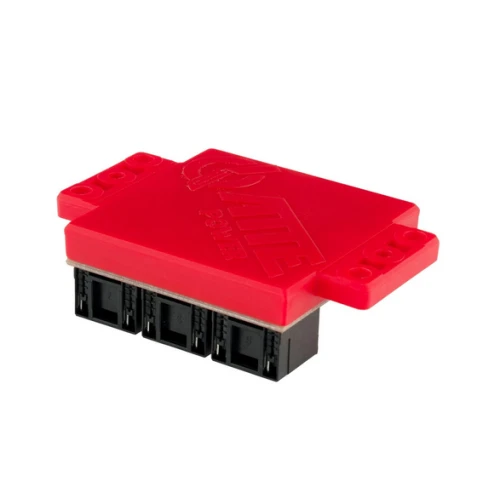

Switch PoE 3 portowy ATTE 10/100Mbps extender xPoE-3-11A

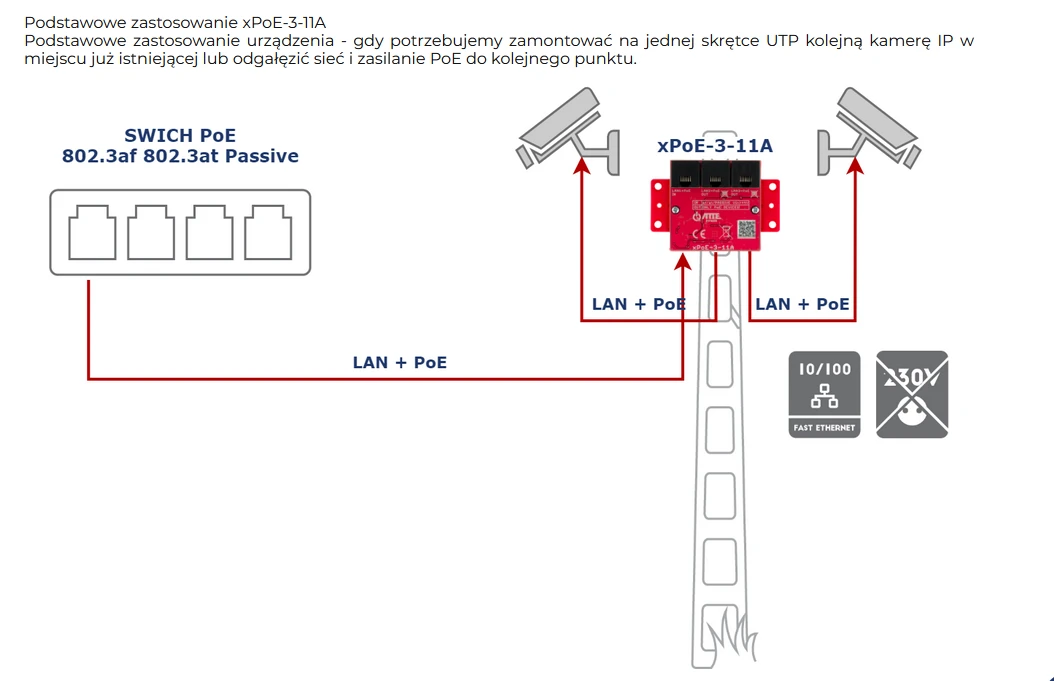

xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Na podstawie Waszych sugestii oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:

• wprowadzono usprawnienia w układzie zasilania PoE IN
• dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
• zmniejszono maksymalny pobór mocy (poniżej 0,5W)

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive. Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

Umożliwia to na instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

WAŻNE

Obudowa pozwala na montaż na kilka sposobów:

• "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
• poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
• z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Pamiętaj o kwestiach, na które nie mamy wpływu...

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

• dla standardu 802.3af jest to ok. 13W dostępne na extenderze
• dla standardu 802.3at jest to ok. 25W dostępne na extenderze
• dla PoE Passive jest to maksymalnie 40W dostępne na extenderze

Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE
